Relé de Proteção Diferenciada contra Fuga Terra

__________________________________________________________________________________________________________________

O sistema de proteção diferenciada contra fuga a terra de fabricação HUNTEL, é composto de sensor ajustável de alta sensibilidade denominado rele RDFT-15 e 01 transdutor HK108 atendendo diferentes tipos de aplicações dependendo do transdutor utilizado, tem como função especifica a de proteção de setores em pontes rolantes e áreas específicas, onde existe grande variedade de equipamentos e a necessidade de detectar o lugar da ocorrência de fuga o mais rápido e preciso possível.
O RDFT-15 é um relé ajustável com sensibilidade para detectar correntes de fuga de 50 mA até 5 , fornecendo ao usuário as funções de alarme para fuga eminente em 25% do valor ajustado, que alerta através de sinalização local, e contato seco para sinalização remota , antes que o desarme seja executado, permitindo a tomada de ações preventivas para evitar riscos e acidentes bem como a interrupção de energia elétrica em seu sistema.
Após exceder a corrente de fuga em 100% do valor ajustado, é fornecido um alarme de fuga grave, comutando um contato seco reversível e permitindo que um sinal seja enviado para um sinalizador acústico/ visual, sistema controlador de sobre corrente, ou diretamente à bobina do contator / disjuntor geral para o desligamento imediato do sistema.

Para proteção diferenciada de setores (Transdutor HK108)

O transdutor de corrente deve receber em seu interior um cabo terra proveniente do transformador Isolador

Para cada cabo terra utilizado, deve se usar um conjunto transdutor / rele.

(Concentrador de Alarmes HCK 312 Opcional)

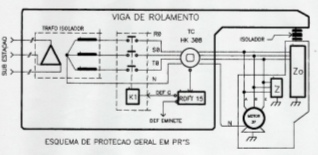

Para proteção geral sem diferenciar o setor (Transdutor HK308)

O transdutor de corrente deve receber em seu interior o cabo terra + as 03 fases proveniente do transformador Isolador.

Somente é necessário o uso de um conjunto transdutor/rele

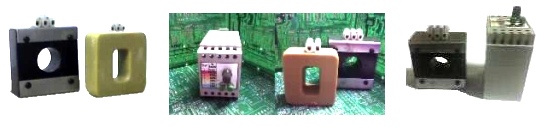

COMPACTO E SEGURO

RDFT-1

O Sistema é adequado a pequenos espaços, como painéis de distribuição, o transdutor é instalado ao longo do cabo terra e combina-se de forma compacta com os relés montados em trilhos DIN.

HK-108

INDICAÇÕES LOCAIS

LED de indicação de falha.
Indica o percentual da corrente excedida (25,50 75%, e 100% ) através dos respectivos LED’s

100% (falha grave)
75% (Status da fuga)
50% (Status da fuga)
25% (Falha eminente)

LED de indicação de operação

Potenciômetro de ajuste:
    Permite o ajuste da corrente de fuga entre os valores de 0,05 a 6mzw A

Reset (R):
    Restaura os alarmes mesmo realizados de falha grave no equipamento, levando o Rele ao modo de operação normal. Deve ser acionada sempre após a ocorrência da mesma.

Teste (T):
    Testa todas as funções Eletrônicas e os LED’S do Rele, gerando os sinais de desarme para Fuga grave/ Fuga eminente, permitindo que todo o Sistema seja testado.

Dados técnicos

Rele de proteção diferenciada contra fuga a terra Mod RDFT-15 e RDFT-15xxA
Características	Especificação
Tensão de controle	115/230 Vrms +/- 20% (50/60Hz)
Potencia de controle	2,5W
Correntes de fuga	Ajustável de 0,05 a 5 A Mod RDFT-15 Valor pré estabelecido de 0,05 a 10 A Mod RDFT-15 xxA
Tempo de atuação	25msg
Contatos de relé	01 contato seco reversível (Fuga Grave) 01 contato seco NA ou NF (Fuga Eminente)
Tensão do contato do relé	250VAC / 125VDC
Corrente máxima do contato	6A
Pré-alarmes	25% Fuga eminente 50% , e 75% 100% Fuga Grave
Instalação	Encaixe rápido para trihos DIN 35 mm
Proteção dos terminais	Toques acidentais
Capacidade dos terminais	Cabinho 1,5/ 2,5 mm com terminal
Ajustes	Potenciômetro Nível de corrente de fuga Mod RDFT-15 . Pré-ajustado Mod RDFT-15 xxA
Diâmetro do transdutor	Max cabo 70mm2 Transdutor HK 108 Especificar corrente ou Cabo Transdutor HK 308
